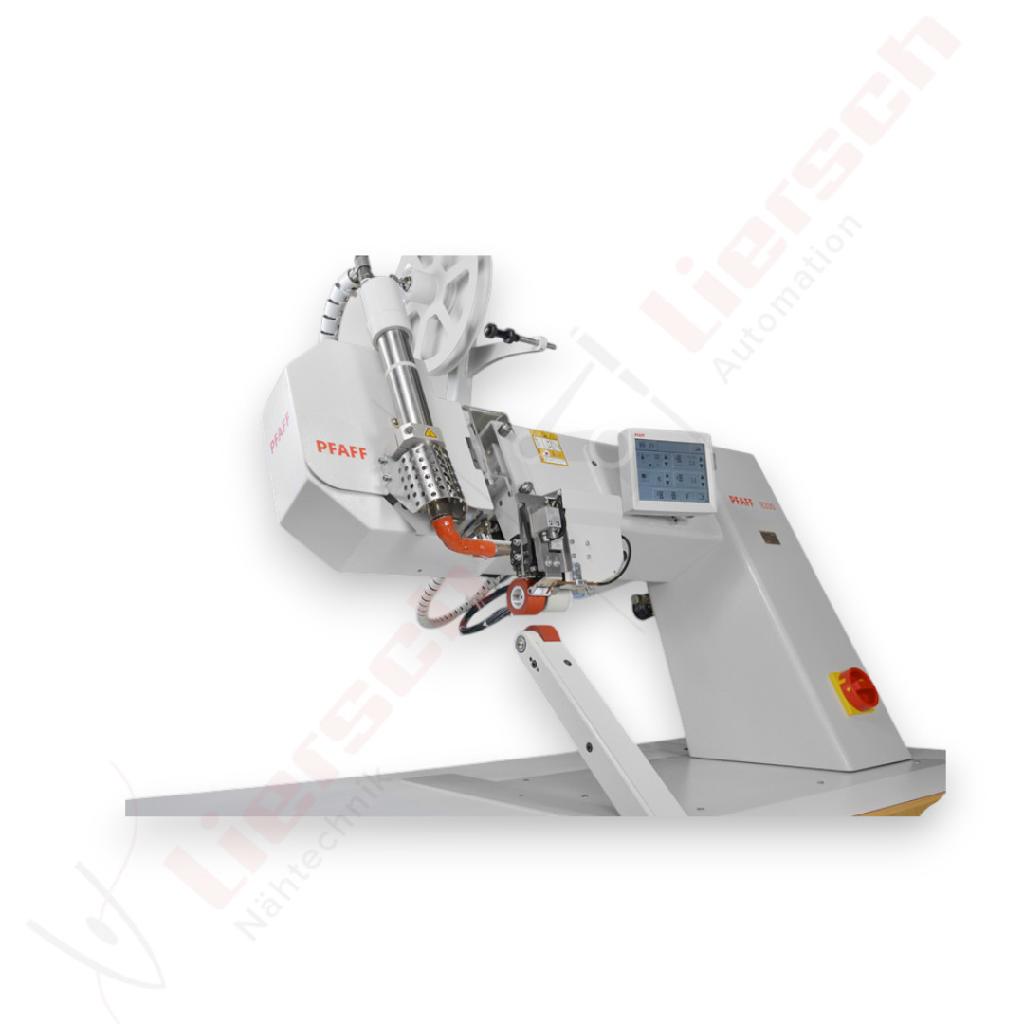

Pfaff 8330-041/001 für Bekleidung, Säule von vorn

Programmierbare Heißluft-Schweißmaschine zur kontinuierlichen Nahtabdichtung bei wasserabstoßenden, wasserdichten und atmungsaktiven Materialien.

Die Heißluft-Schweißmaschine PFAFF 8330 wurde für die kontinuierliche Nahtabdichtung bei wasserabstoßenden, wasserdichten und atmungsaktiven Materialien entwickelt. Auch für Kreuznähte im 3-Lagenbereich ist sie einsetzbar.

Die PFAFF 8330 zeichnet sich durch Innovationen und technische Finessen aus, welche sie einzigartig machen:
Exakte Reproduzierbarkeit durch programmierbares „Tapen“

Programmierbar sind Einzelsegmente sowie komplette Abläufe. Erstellte Programme und Parameter können an weitere Maschinen im Produktionsablauf überspielt werden.

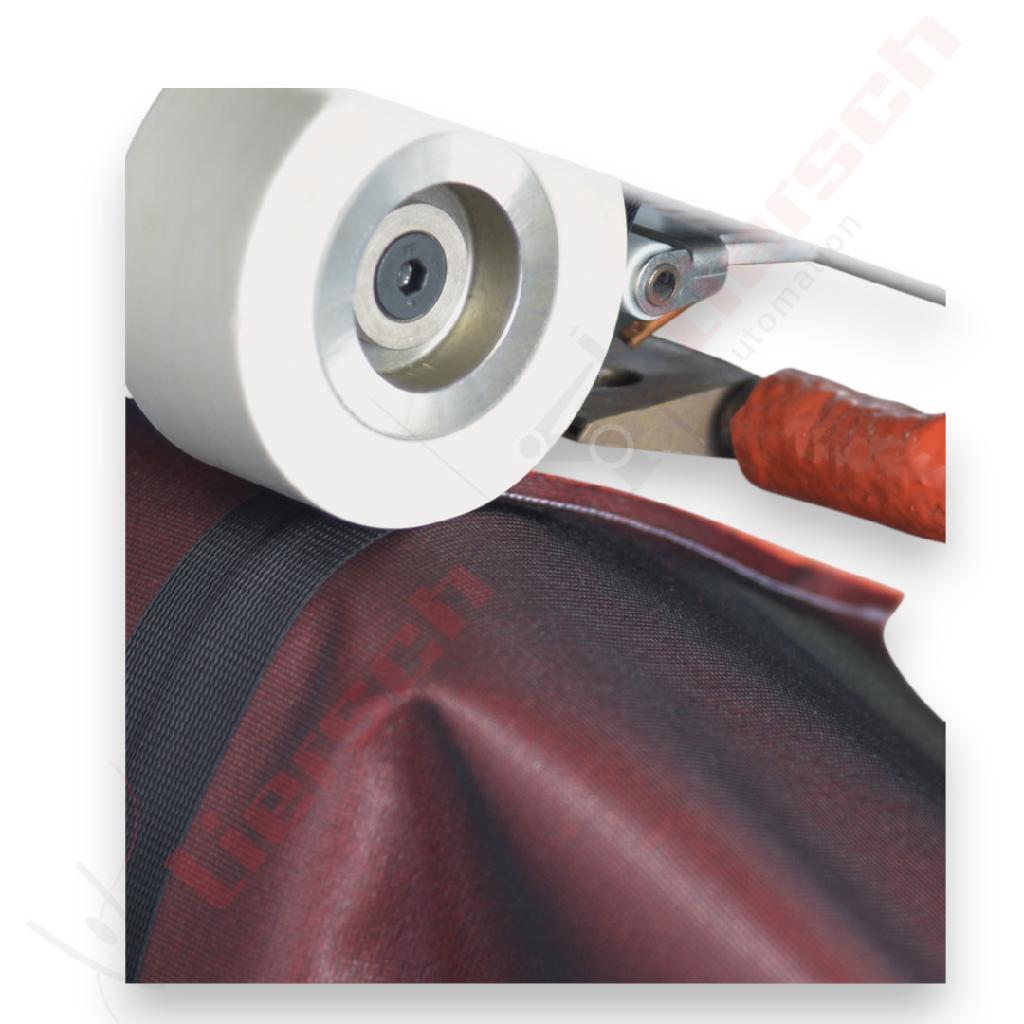

Differenzialtransport

Zwei separate Antriebsmotoren für die obere und untere Transportrolle gewährleisten eine optimale Anpassung an den Arbeitsgang (z.B. glatte Nähte oder Mehrweite bei Formteilen).
Dynamic Welding

Automatische Anpassung der Heizleistung an die variable Schweißgeschwindigkeit. Überwachung der Heiztemperatur durch zwei Thermofühler möglich (Option). Automatische Überwachung und Konstanthaltung aller voreingestellten bzw. programmierten Parameter.
Bandabschneider mit separatem Antrieb

Das Nachschneiden des Nahtbandes entfällt (Verschweißung ab Bandbeginn), dadurch wesentliche Bandeinsparung. Der Bandabschneider ist elektronisch gesteuert sowie fein regelbar und somit optimal einstellbar. Option: automatischer Bandschnitt bei Materialende durch Fotozelle.
Merkmale / Features

Traditionelles Bandschweißen verbunden mit der Möglichkeit des programmierbaren Schweißens
"Dynamic Welding“ und der neue Differenzialtransport gewährleisten höchste Nahtqualität
Maximale Reproduzierbarkeit des Schweißprozesses
20% höhere Produktivität gegenüber anderen Bandschweißmaschinen
Bis zu 15% Bandeinsparung im Vergleich zu Standardmaschinen
Touch Screen für einfache Bedienung mittels Piktogrammen
Verschiedene, definierbare Bedienerebenen möglich, geschützt durch Passwort (z.B.: festgelegte Parameter können durch Bedienperson nicht verändert werden)
Überwachung der Heiztemperatur durch zwei Thermofühler (Option)
Programmierbar sind Einzelsegmente sowie komplette Abläufe
Automatische Überwachung und Konstanthaltung aller voreingestellten bzw. programmierten Parameter
Variables Säulensystem (Säulenbreite und Säulenposition – je nach Einsatzgebiet)
Exakt reproduzierbare Düseneinstellung über Kreuzschlitten

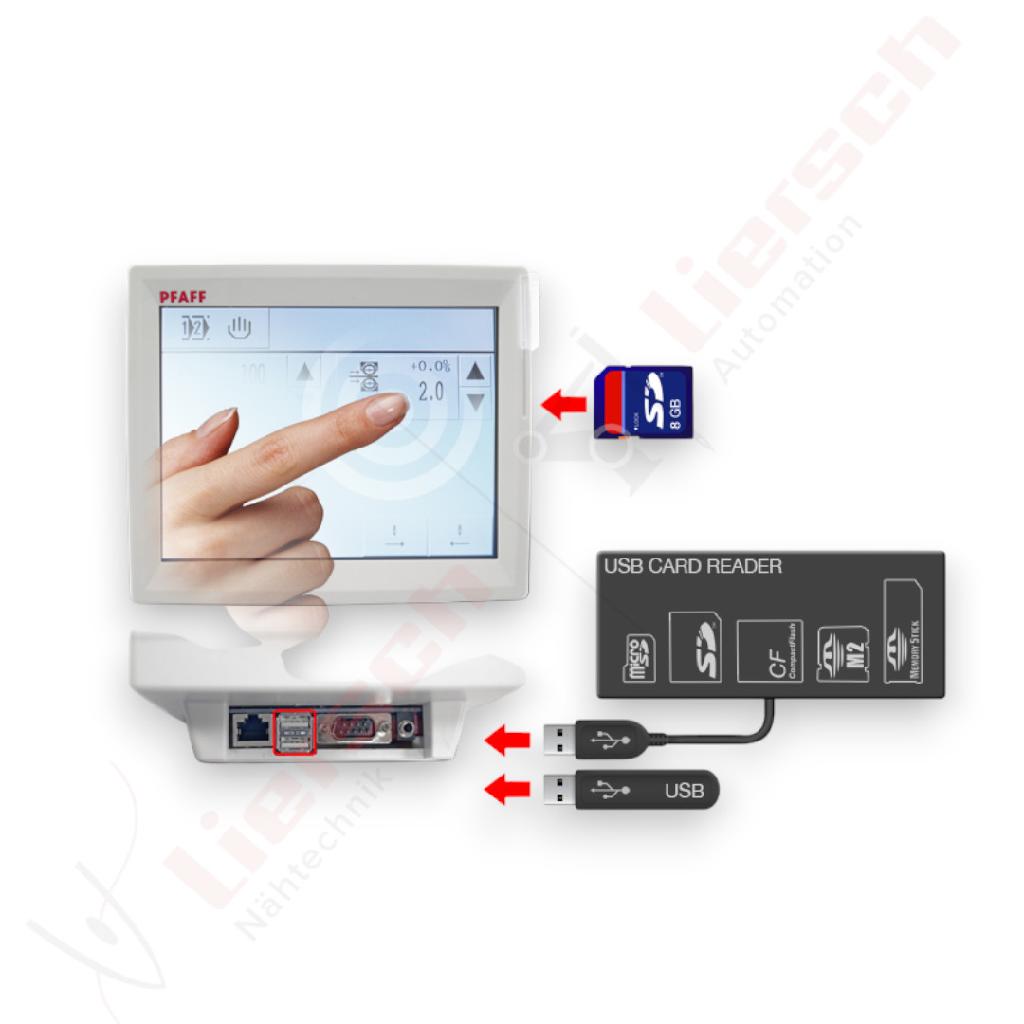

Touch-Bedienfeld P1 mit integriertem SD- Card Leser und USB-Slot. Das P1 gewährleistet eine intuitive Bedienführung. Programme und Parameter können an weitere Maschinen überspielt werden.

Applikationen / Applications

Bei allen Bandschweißoperationen, die eine hohe Prozesssicherheit und reproduzierbare Qualität erfordern. Überall einsetzbar, wo genähte Nähte mit einem Band abgedichtet werden müssen wie bei der Herstellung von Zelten, Markisen, Outdoor-, Militär-, Behörden- und Schutzbekleidung...u.v.m.

Technische Daten / Specifications

Schweißtemperatur: max. 650 °C
Schweißgeschwindigkeit: max. 7 m/min (standard) optional bis 20 m/min möglich
Heißluftdüsen: 10 - 30 mm (weitere Breiten auf Anfrage)
Heizleistung: 3600 W
Leistungsaufnahme: 3700 W
Luftverbrauch (bei 6 Bar): ca. 150 l/min
Stromversorgung: 230 V, 50/60 Hz

AUSGESTATTET MIT: | |
95-255 740-70/895 GESTELL MIT TISCHPLATTE | |
95-255 732-70/895 BEFESTIGUNGSTEILESATZ | |
SAEULE VON VORNE | |
95-255 838-70/895 TEILESATZ 28 MM | |
95-255 743-70/895 TEILESATZ BANDABSCHNEIDER | |
95-255 452-90 HL-ZULEITUNG F. DOPPEL-K.D. | |
95-252 431-01 MUNDSTUECK 25 MM | |
ABGESCHRAEGT TYP "B" | |
95-250 177-05 TRANSPORTR.STAHL, GLATT, 28 MM | |
95-250 175-91 TRANSPORTROLLE SILICON 28 MM | |
71-250 003-93 LED NÄHLEUCHTE 3W
